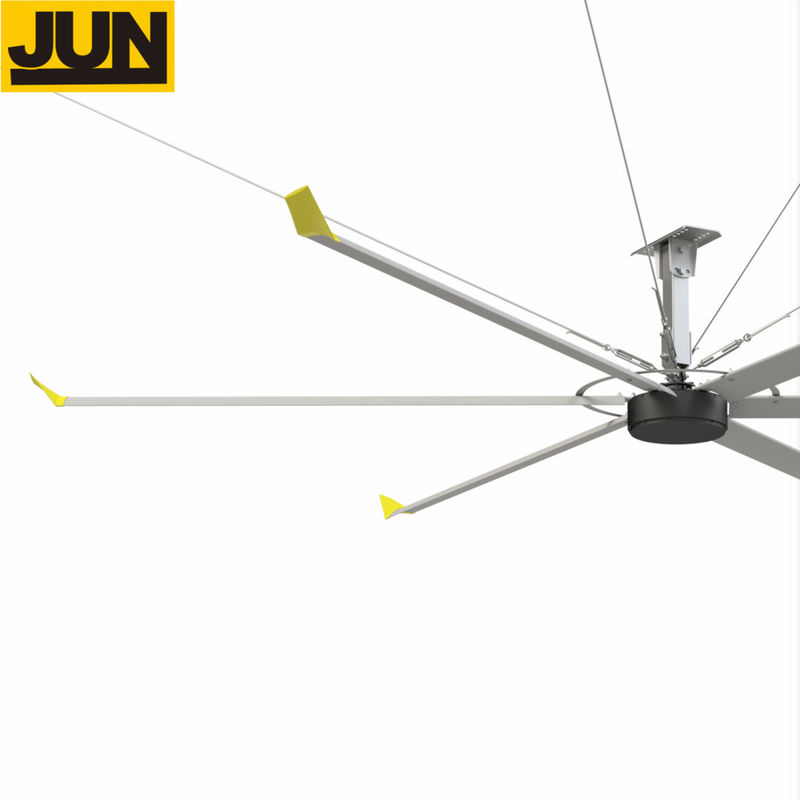

6.6m Controle climático Ventiladores de ventilação de grande volume

Detalhes do produto

Lugar de origem: China

Marca: daisen

Certificação: RoHS, ISO, UL, CE, SGS

Número do modelo: DS

Termos de pagamento e envio

Quantidade de ordem mínima: 1 PCS

Preço: negotiable

Detalhes da embalagem: De madeira

Tempo de entrega: 3 dias

Termos de pagamento: L/C, T/T, grama do dinheiro

Obtenha o melhor preço
Contacte agora
Especificações
Destacar:

6.6M Ventiladores de ventilação de alto volume HVLS

,

6.6M Ventiladores de ventilação de grande volume

,

6.6M Ventiladores industriais de tecto

Modelo N.O.:
DS- 73
Marca comercial:
DS
Especificações:
diâmetro 7,3 medidores
Origem:
China
Código do SH:
841459100
Porto:
Guangzhou, CHINA
Pacote de transporte:
Pacote de madeira
Materiais:
Ventilador de alumínio
Material da lâmina:
Liga de Al-MG
Tipo:
Fã axial
Tipo de corrente elétrica:
Ar condicionado
Instalação:
Fã de teto
Certificação:
ISO
Modelo N.O.:
DS- 73
Marca comercial:
DS
Especificações:
diâmetro 7,3 medidores
Origem:
China
Código do SH:
841459100
Porto:
Guangzhou, CHINA
Pacote de transporte:
Pacote de madeira
Materiais:
Ventilador de alumínio
Material da lâmina:
Liga de Al-MG
Tipo:
Fã axial
Tipo de corrente elétrica:
Ar condicionado
Instalação:
Fã de teto
Certificação:
ISO
Descrição
6.6m Controle climático Ventiladores de ventilação de grande volume

Aplicação de ventiladores de teto HVLS de grande ventilação industrial

Descrição do produto

Pergunta e resposta do cliente

Pergunte algo para mais detalhes.



Descrição do produto



princípio de funcionamento:
O ventilador de teto grande é uma série de produtos especialmente desenvolvidos para poupança de energia, melhoria do ambiente de trabalho.A refrigeração não é a única forma de alcançar o efeito de refrigeração e confortoA área que um ventilador pode soprar é determinada pela dimensão do seu diâmetro, mas não tem nada a ver com a sua velocidade.O ventilador industrial de grande diâmetro e baixa velocidade combina todas estas características..
Depois de anos de profunda pesquisa e exploração, integrando tecnologia avançada aeronáutica estrangeira, nós Dai Sen desenvolvemos uma espécie de hélices de hélices com desempenho excepcional,Ele se adapta à brisa contínua e silenciosa por rotação lentaO grande volume de fluxo de ar gerado pelas suas pás únicas e altamente eficientes empurra para baixo, construindo assim um escape de hélice quase perfeito.
Ele empurra um grande volume de ar para o chão, e um certo fluxo de ar de alto nível construído movendo-se horizontalmente, gerando assim uma circulação geral de ar.A vantagem é a cobertura total do solo e a circulação tridimensional do ar.
A velocidade do vento gerada pelo "Grande ventilador de teto industrial" é de cerca de 1 a 3 m/s, calculada inteiramente de acordo com a melhor sensação de arrefecimento quando o fluxo de ar passa pela pele humana.O fluxo de ar muito forte faz com que as pessoas se sintam irritáveisA sensação de ser soprado diretamente, a velocidade muito alta do fluxo de ar também faz as pessoas ficarem tonto, só a evaporação da pele combina a velocidade da brisa, pode embelezar a sensação de resfriamento das pessoas.


"DAISEN" padrão técnico de ventilador de teto industrial
- Geral
Número de modelo --------------------------------------------------------------------------DS-7.3
Modo de operação ------------------------------------------------------------------------------------Corrida para a frente
Diâmetro ------------------------------------------------------------------------------------ 24 pés / 7,3 metros
Estilo da lâmina ------------------------------------------------------------------------------------------------------------ Airfoil/OP
Número de lâminas - 6
Potência nominal -------------------------------------------- 2,0 CV / 1,5 kW
Peso pendurado (média) ---------------------------------------------------------- 156Kg
Peso de transporte (incluindo caixa de controlo, material de montagem) (média) 186 kg
Densidade máxima: 60 dB
(*Os valores de dB foram obtidos por ensaios.


Performance (a velocidade máxima)
Deslocamento (fwd, sopro para baixo) ---------- 16800 CMM ((m3/min)
Velocidade máxima 50 RPM
Consumo de energia @ Max. Velocidade ----------------------- 1,5 kW
Eficiência @ 100% Max. Velocidade ------------------------------ 8.53CMM/Watt
Área efectiva máxima (varia em função da altura da instalação e dos obstáculos) -- 600-1400 m2
Espaçamento industrial típico ---------------------------------------------12-40 metros

Equipamento de montagem
Montagem padrão
Grampos universais de feixe I com articulação giratória e queda de 250 mm
Montar em glúlam (opcional) suportes com articulação giratória e 200 mm de queda

Extensões adicionais de queda (Puyou)--------- Até 2 m em incrementos de 20 cm
Motor
Motor de engrenagem --------------------------------------------------- CV40-30-1500
Estrutura do rolamento ----------------------------------------------------------- Rolamento de carga pesada SKF
Duração de vida ------------------------------------------------------------ 12 anos
HP ---------------------------------------------------- 2 / 1,5 kW
Temperatura ambiente de funcionamento --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Classe de isolamento H
Classe de protecção
Condição de trabalho S 1
Fator de serviço 0,8/0.78
Caixa de engrenagens
Tipo ------------------------------------------------------------ Espectral em duas etapas
Intervalo de serviço _BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_ Gordura lubrificante de engrenagem sintética, livre de manutenção
Painel de controlo do motor (MCP)
Potência padrão e amplitude máxima ---------------------220V AC 2Ø (16A) OU 380 AC 3Ø (20A)
Luz de indicação de potência (vermelho/verde)
Filtro de linhas de RF
Ar Desligador Schneider 220V1Ø 16A 380V3Ø16A
Cabos de accionamento do motor VFD -----------------RVV1*
Conversor de frequência
Controlador de frequência sem pólo,< 1,5KW) de 380V/220V
Componentes de segurança
parafuso de torneira
Estrutura mecânica antiderrapagem
Cabos de aço revestidos de plástico
Enlaces de retenção da lâmina (6), cabo de segurança, fios de sujeição (apenas montado no teto)
parafusos de alta resistência e porcas antideslizantes de 8.8,10.9, 12,9 graus para diferentes estruturas.
Garantia
Garantia de um ano para o motor, a lâmina, a caixa de engrenagens e o painel de controlo.

Modelo de produto
  Modelo Voltagem Potência Diâmetro Velocidade máxima Volume Grau de ruído Peso
Fengshen seiras DS-7.3 220V/380V 1.5KW 7.3M 50 16800 m3/min ≤ 60 156 kg
DS-6.6 220V/380V 1.5KW 6.6M 55 12862 m3/min ≤ 60 151 kg
DS-6.0 220V/380V 1.5KW 6.0M 60 12261 m3/min ≤ 60 148 g
DS-5.4 220V/380V 1.5KW 5.4M 65 11963 m3/min ≤ 60 144 kg
Série Fengxing DS-4.8 220 V 0.75KW 4.8M 75 10675 m3/min ≤ 40 60 kg
DS-4.2 220 V 0.52KW 4.2M 85 5213 m3/min ≤ 40 56 kg
DS-3.6 220 V 0.40KW 3.6M 95 3326 m3/min ≤ 40 52 kg
DS-3.0 220 V 0.35KW 3.0M 120 2673 m3/min ≤ 40 48 kg
Configuração do componente chave


Dispositivo de accionamento

O ventilador da série Fengshen adota o motor da caixa de velocidades de Taiwan/Alemanha
A série Fengxing adota a primeira escova de carbono da indústria, grande binário, motor de acionamento de corrente contínua, substituindo o tradicional redutor de velocidade do motor, realizando alta integração,Melhorar a fiabilidade e a eficiência da transmissão
Dispositivo de controlo
O ventilador da série Fengshen adota a mudança de velocidade gradual do inversor da marca Taiwan / Alemanha (controlador à prova de explosão opcional) para configurar a proteção contra sobrecarga do disjuntor,Ventilador de refrigeração e outros componentes

Fengxing série ventilador adota um controlador livre de escovas especial
lâmina de ventilador

O material da lâmina do ventilador adota tratamento T6 de liga de alumínio de magnésio, resistência à corrosão, alta resistência, alta dureza
Software avançado de simulação de fluidos, simulação CFD e ensaio em túnel de vento, em conformidade com o anti-fadiga aerodinâmica;
Com a função de início de atraso, a carga e o impacto do motor são muito reduzidos, e a vida útil é mais longa

Large Industrial Ventilation Ceiling Fan


Componentes estruturais

As peças estruturais são formadas por laser Q235B, dobrando a estrutura de endurecimento, e a parte mais espessa é de 8 mm.
Para os parafusos são utilizados parafusos de alta resistência de aço ligado e porcas antiderrapagens.
Estrutura de tensão do cabo de arame de aço e da torneira para estabilizar o ventilador contra queda
O chassi integrado pode evitar o risco de fratura, a estrutura de acoplamento anti queda pode evitar defeitos de parafuso, o chassi pode ser deixado cair,O desenho do arranjo do buraco da estrutura de madeira compensada pode impedir o deslizamento, a estrutura ajustável é adequada para quaisquer condições de instalação e o buraco de cintura ajustável em forma de arco pode ser ajustado para garantir o nível plano do chassi da lâmina

Large Industrial Ventilation Ceiling Fan

Large Industrial Ventilation Ceiling Fan
Comparação de três métodos de refrigeração numa instalação de 1000 metros quadrados

Modo de refrigeração Quantidade Potência/unidade Alta potência Comparação geral
Ar condicionado central 1 80 kW 80 kW Os custos de investimento único do equipamento são elevados, o que significa que o equipamento deve ser isolado.e o custo de manutenção da substituição do elemento de filtro e adição de refrigerante é elevado
Ventilador industrial tradicional 40 0.3 kW 12 kW A instalação de ventiladores de parede tradicionais é limitada por paredes e colunas.Não é seguro para os cabelos dos membros da equipe para ser misturado com as lâminas do ventilador, que ocupa um espaço reduzido e tem uma vida útil curta
7.3M grande ventilador de teto industrial 1 1.5KW 1.5KW Grande área de cobertura, longa vida útil, baixo custo de manutenção, instalação não ocupa espaço de oficina, segurança e protecção do ambiente


O consumo de energia de um grande ventilador de teto industrial é cerca de 1 / 50 do do ar condicionado central e 1 / 10 do do ventilador de parede industrial tradicional

***Lugares de instalação adequados: qualquer estrutura suficientemente elevada de fábrica, desporto Centro, logística local, oficinas de reparação de automóveis, supermercado, aeroporto, oficina de embalagens, indústria de criação de animais, qualquer tipo de sala, bem como centro de fitness, etc.
***Alta da instalação: produtos da série "Fengshen" de 6 metros a 20 metros de altura.
Produtos da série "Fengxing" de 3 a 6 metros de altura.
***Soluções para os três principais tipos de estruturas de instalação, conforme mostrado nas ilustrações acima.

Existem várias formas de construção de edifícios, apresentamos os métodos de instalação de três estruturas comuns (figura à direita):
Large Industrial Ventilation Ceiling Fan  Large Industrial Ventilation Ceiling FanLarge Industrial Ventilation Ceiling Fan


Fluxo de ar do ventilador


Large Industrial Ventilation Ceiling Fan
Large Industrial Ventilation Ceiling Fan


Aplicações típicas dos clientes
Large Industrial Ventilation Ceiling Fan
