Detalhes do produto
Lugar de origem: China
Marca: daisen
Certificação: RoHS, ISO, UL, CE, SGS
Número do modelo: DS
Termos de pagamento e envio
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: De madeira
Tempo de entrega: 3 dias
Termos de pagamento: L/C, T/T, grama do dinheiro
Modelo N.O.: |
DS-7.3 |
Código do SH: |
841459100 |
Porto: |
Guangzhou, CHINA |
Pacote de transporte: |
Pacote de madeira |
Certificação: |
ISO |
Especificações: |
Diâmetro 7,3 metros |
Marca comercial: |
DS |
Origem: |
China |
Modelo N.O.: |
DS-7.3 |
Código do SH: |
841459100 |
Porto: |
Guangzhou, CHINA |
Pacote de transporte: |
Pacote de madeira |
Certificação: |
ISO |
Especificações: |
Diâmetro 7,3 metros |
Marca comercial: |
DS |
Origem: |
China |

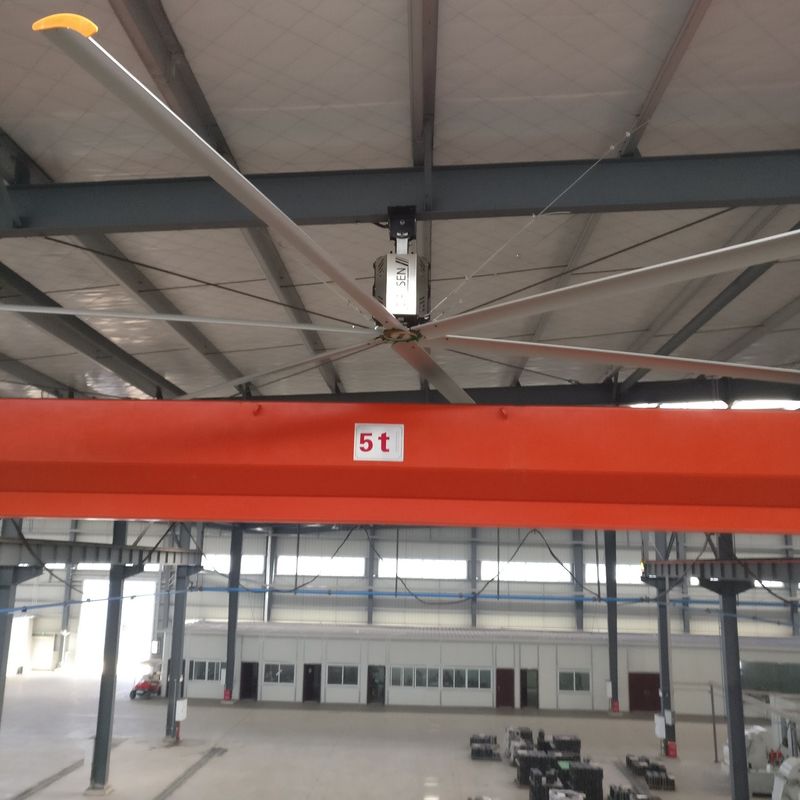

"- O que foi?"padrão técnico do ventilador de teto industrial
- Geral
Número de modelo --------------------------------------------------------------------------DS-7.3
Modo de operação ------------------------------------------------------------------------------------Corrida para a frente
Diâmetro ------------------------------------------------------------------------------------ 24 pés / 7,3 metros
Estilo da lâmina ------------------------------------------------------------------------------------------------------------ Airfoil/OP
Número de lâminas - 6
Potência nominal -------------------------------------------- 2,0 CV / 1,5 kW
Peso pendurado (média) ---------------------------------------------------------- 156Kg
Peso de transporte (incluindo caixa de controlo, material de montagem) (média) 186 kg
Densidade máxima: 60 dB
(* Os valores de dB foram obtidos através de ensaios. Os valores de aplicações/instalações específicas podem variar.
Requisitos técnicos para componentes-chave
1, lâmina: a lâmina do ventilador é projetada com base na tecnologia aerodinâmica. É extrusão formada e feita de liga AI-Mg no.6061 material metálico.e passou tratamento térmico T6.A superfície da lâmina também passa tratamento anticorrosivo de oxidação abrasivaCada pedaço de bala inclui três tendões reforçados e duas cavidades de isolamento reforçadas, largura 182 mm, altura 23 mm, a parte mais fina é de 2 mm,e a parte mais espessa da área de conexão é de 5 mm (( é forma e simulação será mostrado nas próximas páginas) , a resistência do 6061 T6 material de liga de AI-Mg tratado termicamente é muito superior ao material de liga de AI-Mg da série 50XX na nossa indústria.A tabela abaixo mostra os dados de comparação de propriedades mecânicas (relatório de teste anexo).
| (tipo de material de alumínio | (25°C MPa) Resistência à tração |
(25°C MPa) Força de rendimento |
Bola de 10 mm de 500 kg Dureza |
1.6mm ((1/16 polegadas) Taxa de extensão |
| 5052-H112 | 175 | 195 | 60 | 12 |
| 5083-H112 | 180 | 211 | 65 | 14 |
| 6061-T651 | 290 | 240 | 95 | 12 |
Performance (a velocidade máxima)
Deslocamento (fwd, vento para baixo) ---------- 14800 CMM ((m3/min)
Velocidade máxima 50 RPM
Consumo de energia @ Max. Velocidade ----------------------- 1,5 kW
Eficiência @ 100% Max. Velocidade ------------------------------ 8.53CMM/Watt
Área efectiva máxima(varia de acordo com diferentes alturas de instalação, bem como abaixo de obstáculos)---- 600-1400 m2
Espaçamento industrial típico ---------------------------------------------12-40 metros
Equipamento de montagem
Montagem padrão
Grampos universais de feixe I com articulação giratória e queda de 250 mm
Montar em glúlam (opcional) suportes com articulação giratória e 200 mm de queda
Extensões adicionais de queda (Puyou)--------- Até 2 m em incrementos de 20 cm
Motor
Motor de engrenagem --------------------------------------------------- CV40-30-1500
Estrutura do rolamento ----------------------------------------------------------- Rolamento de carga pesada SKF
Duração de vida ------------------------------------------------------------ 12 anos
HP ---------------------------------------------------- 2 / 1,5 kW
Temperatura ambiente de funcionamento --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Classe de isolamento H
Classe de protecção
Condição de trabalho S 1
Fator de serviço 0,8/0.78
Caixa de engrenagens
Tipo ------------------------------------------------------------ Espectral em duas etapas
Intervalo de serviço _BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_ Gordura lubrificante de engrenagem sintética, livre de manutenção
Painel de controlo do motor (MCP)
Potência padrão e amplitude máxima ---------------------220V AC 2Ø (16A) OU 380 AC 3Ø (20A)
Luz de indicação de potência (vermelho/verde)
Filtro de linhas de RF
Ar Desligador Schneider 220V1Ø 16A 380V3Ø16A
Cabos de accionamento do motor VFD -----------------RVV1*
Conversor de frequência
Controlador de frequência sem pólo,(1.5KW) de potência de 380V/220V
Componentes de segurança
parafuso de torneira
Estrutura mecânica antiderrapagem
Cabos de aço revestidos de plástico
Enlaces de retenção da lâmina (6), cabo de segurança, fios de sujeição (apenas montado no teto)
parafusos de alta resistência e porcas antideslizantes de 8.8,10.9, 12,9 graus para diferentes estruturas.
Garantia
Garantia de um ano para o motor, a lâmina, a caixa de engrenagens e o painel de controlo.
Várias opções de ventilador de teto industrial, conforme abaixo.
Votação do modelo ((V) Diâmetro da potência Velocidade máxima Volume peso em dB
| Modelo | Voltagem | Potência | Diâmetro | Velocidade máxima | Volume do ar | Ruído | peso |
| DS-7.3 | 220V/380V | 1. 5KW | 7.3m | 50 rpm | 792000 m3/h | < 60 dB | 156 kg |
| DS-6.7 | 220V/380V | 1. 5KW | 7.3m | 52 rpm | 660000 m3/h | < 60 dB | 152 kg |
| DS-6.0 | 220V/380V | 1. 5KW | 6.0m | 55 rpm | 580000 m3/h | < 60 dB | 147 kg |
| DS-5.5 | 220V/380V | 1. 5KW | 5.5m | 60 rpm | 465000 m3/h | < 60 dB | 143 kg |
| DS-5.0 | 220V/380V | 1. 5KW | 5.0m | 65 rpm | 356000 m3/h | < 60 dB | 140 kg |
| DS-7.3 | 220V/380V | 1. 4KW | 7.3m | 50 rpm | 792000 m3/h | ≤ 40 dB | 14 kg |
| DX-6.T | 220V/380V | 1. 4KW | 6.7m | 52 rpm | 660000 m3/h | ≤ 40 dB | 110 kg |
| DX-6.0 | 220V/380V | 1. 2 kW | 6.0m | 55 rpm | 580000 m3/h | ≤ 40 dB | 105 kg |
| DX-5.5 | 220V/380V | 1. 0KW | 5.5m | 60 rpm | 465000 m3/h | ≤ 30 dB | 98 kg |
| DX-5.0 | 220V/380V | 0.75KW | 5.0m | 65 rpm | 356000 m3/h | ≤ 30 dB | 72 kg |
| DX-4.2 | 220V/380V | 0.5KW | 4.2m | 80 rpm | 260000 m3/h | ≤ 30 dB | 60 kg |
| DX-3.6 | 220V/380V | 0.5KW | 3.6m | 100 rpm | 180000 m3/h | ≤ 30 dB | 56 kg |
Para mais informações detalhadas sobre o produto, por favor, sinta-se à vontade para contactar o nosso departamento de vendas no exterior.
