Detalhes do produto
Lugar de origem: China
Marca: daisen
Certificação: RoHS, ISO, UL, CE, SGS
Número do modelo: DS
Termos de pagamento e envio
Quantidade de ordem mínima: 1 PCS
Preço: negotiable
Detalhes da embalagem: De madeira
Tempo de entrega: 3 dias
Termos de pagamento: L/C, T/T, grama do dinheiro
Código do SH: |
8414591000 |
Porto: |
Guangzhou, CHINA |
Pacote de transporte: |
Pacote de madeira |
Tipo de corrente elétrica: |
Ar condicionado |
Especificações: |
Diâmetro 7,3 metros |
Marca comercial: |
DS |
Origem: |
China |
Código do SH: |
8414591000 |
Porto: |
Guangzhou, CHINA |
Pacote de transporte: |
Pacote de madeira |
Tipo de corrente elétrica: |
Ar condicionado |
Especificações: |
Diâmetro 7,3 metros |
Marca comercial: |
DS |
Origem: |
China |
"DAISEN" padrão técnico de ventilador de teto industrial
- Geral
Número de modelo --------------------------------------------------------------------------DS-7.3
Modo de operação ------------------------------------------------------------------------------------Corrida para a frente
Diâmetro ------------------------------------------------------------------------------------ 24 pés / 7,3 metros
Estilo da lâmina ------------------------------------------------------------------------------------------------------------ Airfoil/OP
Número de lâminas - 6
Potência nominal -------------------------------------------- 2,0 CV / 1,5 kW
Peso pendurado (média) ---------------------------------------------------------- 156Kg
Peso de transporte (incluindo caixa de controlo, material de montagem) (média) 186 kg
Densidade máxima: 60 dB
(*Os valores de dB foram obtidos por ensaios.
Performance (a velocidade máxima)
Deslocamento (fwd, sopro para baixo) ---------- 16800 CMM ((m3/min)
Velocidade máxima 50 RPM
Consumo de energia @ Max. Velocidade ----------------------- 1,5 kW
Eficiência @ 100% Max. Velocidade ------------------------------ 8.53CMM/Watt
Área efectiva máxima (varia em função da altura da instalação e dos obstáculos) -- 600-1400 m2
Espaçamento industrial típico ---------------------------------------------12-40 metros
Equipamento de montagem
Montagem padrão
Grampos universais de feixe I com articulação giratória e queda de 250 mm
Montar em glúlam (opcional) suportes com articulação giratória e 200 mm de queda
Extensões adicionais de queda (Puyou)--------- Até 2 m em incrementos de 20 cm
Motor
Motor de engrenagem --------------------------------------------------- CV40-30-1500
Estrutura do rolamento ----------------------------------------------------------- Rolamento de carga pesada SKF
Duração de vida ------------------------------------------------------------ 12 anos
HP ---------------------------------------------------- 2 / 1,5 kW
Temperatura ambiente de funcionamento --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Classe de isolamento H
Classe de protecção
Condição de trabalho S 1
Fator de serviço 0,8/0.78
Caixa de engrenagens
Tipo ------------------------------------------------------------ Espectral em duas etapas
Intervalo de serviço _BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_BAR_ Gordura lubrificante de engrenagem sintética, livre de manutenção
Painel de controlo do motor (MCP)
Potência padrão e amplitude máxima ---------------------220V AC 2Ø (16A) OU 380 AC 3Ø (20A)
Luz de indicação de potência (vermelho/verde)
Filtro de linhas de RF
Ar Desligador Schneider 220V1Ø 16A 380V3Ø16A
Cabos de accionamento do motor VFD -----------------RVV1*
Conversor de frequência
Controlador de frequência sem pólo,< 1,5KW) de 380V/220V
Componentes de segurança
parafuso de torneira
Estrutura mecânica antiderrapagem
Cabos de aço revestidos de plástico
Enlaces de retenção da lâmina (6), cabo de segurança, fios de sujeição (apenas montado no teto)
parafusos de alta resistência e porcas antideslizantes de 8.8,10.9, 12,9 graus para diferentes estruturas.
Garantia
Garantia de um ano para o motor, a lâmina, a caixa de engrenagens e o painel de controlo.
| Modelo | Voltagem | Potência | Diâmetro | Velocidade máxima | Volume | Grau de ruído | Peso | |
| Fengshen seiras | DS-7.3 | 220V/380V | 1.5KW | 7.3M | 50 | 16800 m3/min | ≤ 60 | 156 kg |
| DS-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | 12862 m3/min | ≤ 60 | 151 kg | |
| DS-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | 12261 m3/min | ≤ 60 | 148 g | |
| DS-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | 11963 m3/min | ≤ 60 | 144 kg | |
| Série Fengxing | DS-4.8 | 220 V | 0.75KW | 4.8M | 75 | 10675 m3/min | ≤ 40 | 60 kg |
| DS-4.2 | 220 V | 0.52KW | 4.2M | 85 | 5213 m3/min | ≤ 40 | 56 kg | |
| DS-3.6 | 220 V | 0.40KW | 3.6M | 95 | 3326 m3/min | ≤ 40 | 52 kg | |
| DS-3.0 | 220 V | 0.35KW | 3.0M | 120 | 2673 m3/min | ≤ 40 | 48 kg |

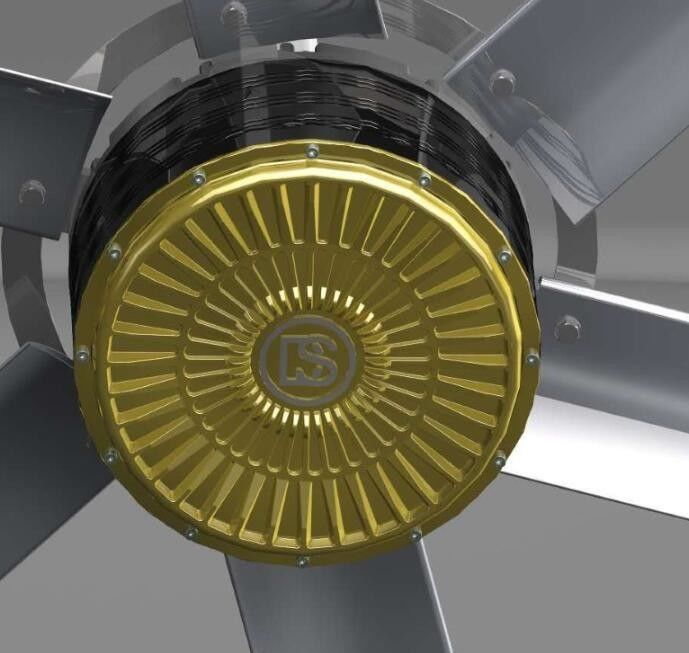

★Dispositivo de accionamento
•Fengxing série ventilador adota um controlador livre de escovas especial
★lâmina de ventilador
★Componentes estruturais
Comparação de três métodos de refrigeração numa instalação de 1000 metros quadrados
| Modo de refrigeração | Quantidade | Potência/unidade | Alta potência | Comparação geral |
| Ar condicionado central | 1 | 80 kW | 80 kW | Os custos de investimento único do equipamento são elevados, o que significa que o equipamento deve ser isolado.e o custo de manutenção da substituição do elemento de filtro e adição de refrigerante é elevado |
| Ventilador industrial tradicional | 40 | 0.3 kW | 12 kW | A instalação de ventiladores de parede tradicionais é limitada por paredes e colunas.Não é seguro para os cabelos dos membros da equipe para ser misturado com as lâminas do ventilador, que ocupa um espaço reduzido e tem uma vida útil curta |
| 7.3M grande ventilador de teto industrial | 1 | 1.5KW | 1.5KW | Grande área de cobertura, longa vida útil, baixo custo de manutenção, instalação não ocupa espaço de oficina, segurança e protecção do ambiente |
O consumo de energia de um grande ventilador de teto industrial é cerca de 1 / 50 do do ar condicionado central e 1 / 10 do do ventilador de parede industrial tradicional
***Lugares de instalação adequados: qualquer estrutura suficientemente elevada de fábrica, desporto Centro, logística local, oficinas de reparação de automóveis, supermercado, aeroporto, oficina de embalagens, indústria de criação de animais, qualquer tipo de sala, bem como centro de fitness, etc.
***Alta da instalação: produtos da série "Fengshen" de 6 metros a 20 metros de altura.
Produtos da série "Fengxing" de 3 a 6 metros de altura.
***Soluções para os três principais tipos de estruturas de instalação, conforme mostrado nas ilustrações acima.
Existem várias formas de construção de edifícios, apresentamos os métodos de instalação de três estruturas comuns (figura à direita):
